----LLQ系列羅茨流量計、LLQ腰輪流量計
|
一、概述
氣體腰輪流量計作為容積式計量?jī)x表已有一百多年的歷史，以其精度高、量程范圍寬、體積小、重量輕、安裝維修方便、使用可靠及耐久的使用壽命等特點，廣泛應用于天然氣、煤制氣、惰性氣體、空氣等氣體的流量計量，是國內外城市燃?xì)狻⒂吞铩⒒ぃ茖W(xué)研究等部門理想的流量計量裝置.
二、工作原理
LLQ系列氣體腰輪流量計，主要由殼體、共軛轉子和計數裝置等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入>P出）作用下,通過精密加工的調校齒輪使輪子保持正確的相對位置.轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到積算指示計數器，從而顯示輸出氣體的累計體積量。其計量過程和工作原理如圖1所示（圖中僅表示了四分之一周期）。
|
|
|
 |
 |
 |
 |
|
|
| |
|
|
|
|
| |
|
流量計的誤差 |
|

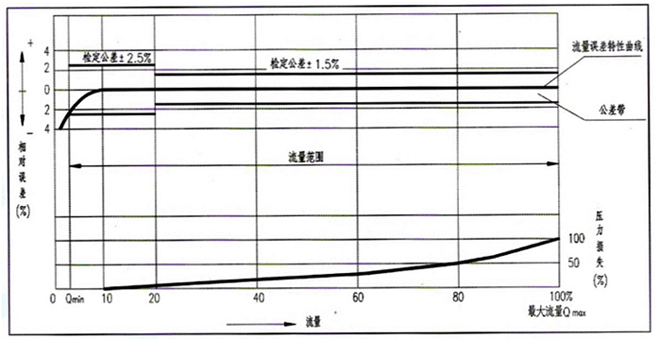

LLQ系列氣體腰輪流量計具有容積式氣體流量計的典型誤差曲線和壓力損失曲線，詳見下圖： |
|
|
|
| |
|
|
|
| |
|
| 公稱通徑 |
型號 |
始動流量m3/h |
流量范圍m3/h |
最大壓損pa |
量程比 |
壓力等級MPA |
精確度% |
材質 |
50 |
LLQ-50A |
0.05 |
1.00-20.00 |
80 |
20:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-50B |
0.07 |
1.25-25.00 |
80 |
20:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-50C |
0.07 |
1.33-40.00 |
100 |
30:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-50D |
0.07 |
1.00-60.00 |
140 |
60:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-50E |
0.07 |
1.14-80.00 |
200 |
70:1 |
1.0 |
1.0、1.5 |
鋁 |
80 |
LLQ-80A |
0.07 |
1.43-100.00 |
150 |
70:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-80B |
0.08 |
1.25-150.00 |
220 |
120:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-80C |
0.15 |
2.86-200.00 |
230 |
70:1 |
1.0 |
1.0、1.5 |
鋁 |
100 |
LLQ-100A |
0.11 |
2.75-220.00 |
300 |
80:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-100B |
0.11 |
2.27-250.00 |
350 |
110:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-100C |
0.11 |
4.09-450.00 |
450 |
110:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-100D |
0.11 |
4.55-500.00 |
550 |
110:1 |
1.0 |
1.0、1.5 |
鋁 |
150 |
LLQ-150A |
0.65 |
8.13-650.00 |
450 |
80:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-150B |
0.76 |
10.00-800.00 |
500 |
80:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-150C |
0.76 |
12.50-1000.00 |
600 |
80:1 |
1.0 |
1.0、1.5 |
鋁 |
LLQ-150D |
0.76 |
13.33-1200.00 |
700 |
90:1 |
1.0 |
1.0、1.5 |
鋁 |
200 |
LLQ-200A |
1.15 |
30.19-1600.00 |
650 |
53:1 |
1.0 |
1.0、1.5 |
鋁 |
|
|
|
| |
|
|
|
| |
|
●以上規格流量計流量范圍為工況流量，如標況流量已換算成工況流量，公式：標況=工況*修正系數（使用壓力+1）； |
|
●LLQ系列氣體羅茨腰輪流量計分為普通型機械表與智能型（帶溫度與壓力補償修正一體）； |
|
●訂購流量計時須交代安裝方向，垂直安裝（上進下出）或水平安裝（左進右出）； |
|
|
| ●全套設備：流量計儀表+IC卡控制器+BOSS機+過濾器 |
| ●安裝流量計前端必須安裝高精度的過濾器； |
●以上規格流量計連接方式均為國標法蘭連接； |
| |
|
| |
1.流量計可能發生的故障及排除方法如下表： |
|
故障 |
項目 |
可能原因 |
檢修 |
沒有流量 |
1 |
管道或流量計中有障礙物； |
檢查管道和閥門，保證暢通的流體通道，清除流量計中障礙物； |
2 |
指示輪或減速齒輪不轉動；管道內無氣流 |
檢查流量計轉子自由旋轉情況；沒有氣流 |
始動流量故障（始動流量偏大） |
3 |
流量計負載超過范圍； |
選用大小合適的流量計； |
4 |
流量計旁路有滲漏； |
檢查旁路和閥門 |
5 |
流量計內部有機械摩擦； |
按項目6、7、9檢查； |
差壓大 |
6 |
在計量室內沉積了雜質； |
沖洗流量計計量室； |
7 |
軸承或齒輪有損壞； |
向公司提出更換； |
8 |
油位過高或含雜質； |
檢查油位和油的清潔度； |
9 |
轉子與腔體有摩擦或轉子旋轉不合拍； |
手工轉動轉子，聽是否有摩擦聲；檢查流量計是否水平； |
擾動、噪聲 |
10 |
管道不平齊或有應力； |
排除管道應力； |
11 |
轉子與腔體有摩擦； |
見項目7、9 |
12 |
計量室內有雜物； |
沖洗流量計計量室； |
二次表顯示不正常 |
13 |
傳感器部分故障； |
檢查傳感器部分工作狀況； |
14 |
顯示屏有故障； |
檢查顯示屏接觸是否可靠；電路部分供電情況； |
|
| |
2.對發生故障的流量計，未經專門培訓，不允許任意拆裝。 |
| |
| |
| |
